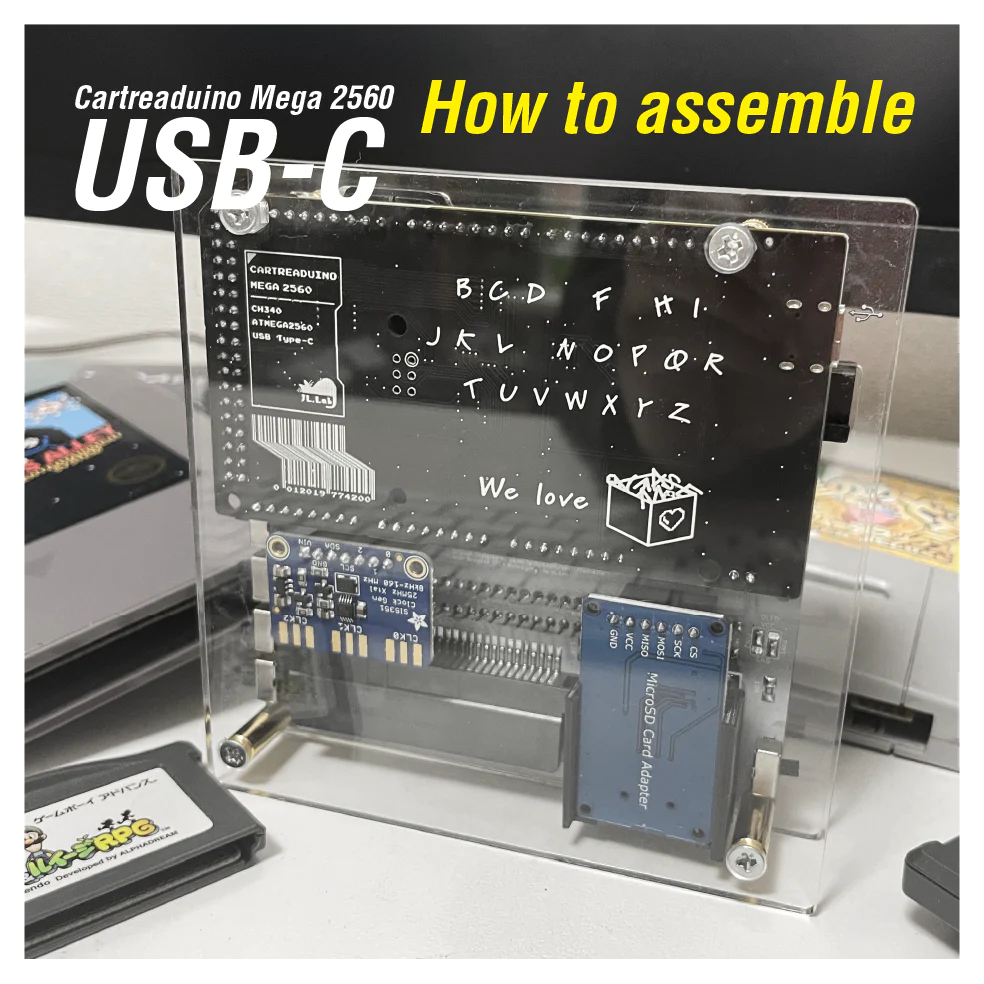

Perfect USB-C Arduino Megaの交換方法

Perfect USB-C Arduino Megaの交換方法

【必要な物】

・ドライバー

・ペンチ

はんだごて(もしあれば便利ですがなくても大丈夫です)

01.ドライバーを使いボトムプレートを取り外す

02.接続されている Aduino Mega を取り外し、赤と黒のリード線のみをカットします。 ※円筒形コンデンサから出ている線は切りません。(注)均等に力を加えながら引き上げ、ピンが曲がらないよう注意。 赤白のリード線で基板に接続されているので、ゆっくりと慎重に引き抜きます。基板の近くで 2 本の線を切ります。円筒形コンデンサから出ている線は切らないこと。はんだごてがあればキレイに簡単に外すことができます。

03.Perfect USB-C Arduino Megaを差し込む (注)ピンがしっかり差し込まれているか確認して下さい

04.ボトムプレートを取り付けて完成!
